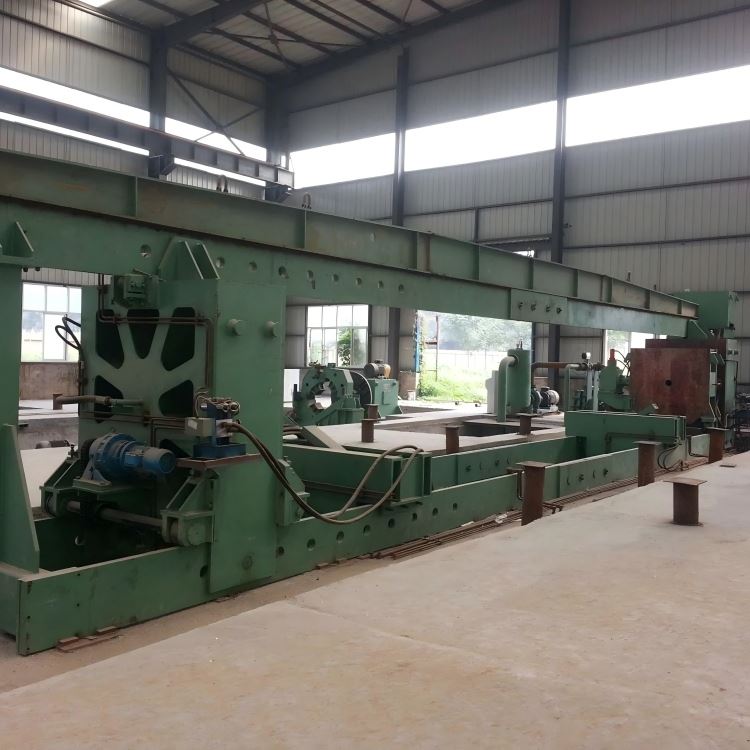

Smussatrice per estremità di tubi

Tianjin Binhai Yashanway Import and Export Co., Ltd. è uno dei principali produttori e fornitori di smussatrici per tubi in Cina, specializzato nella fornitura di servizi personalizzati di alta qualità. Se hai intenzione di vendere all'ingrosso la più recente smussatrice per tubi prodotta in Cina, benvenuto per ricevere un campione gratuito dalla nostra fabbrica. Per una consulenza sui prezzi, contattateci.

La smussatrice per tubi in acciaio è un'attrezzatura industriale appositamente progettata per la lavorazione degli smussi interni ed esterni alle estremità dei tubi in acciaio. Raggiunge un taglio rapido grazie alla struttura del rotore a doppio-disco. Adotta una testata modulare e un posizionamento del contorno e può gestire in modo efficiente le estremità dei tubi in acciaio senza saldature e saldati, migliorando così la qualità della connessione tra i tubi.

• Alimentazione e centraggio: il tubo d'acciaio viene alimentato nell'attrezzatura tramite il trasportatore a rulli e il meccanismo di centraggio a forma di V- regola la sua posizione per allineare il centro del tubo con il centro del disco di taglio.
• Bloccaggio e posizionamento: il dispositivo di bloccaggio idraulico tiene saldamente il tubo d'acciaio per evitare che si sposti durante la lavorazione.
• Taglio piatto: il disco della taglierina ruota e la taglierina piatta si inserisce, rimuovendo il materiale in eccesso all'estremità del tubo e rendendo la superficie dell'estremità liscia e perpendicolare.
• Taglio inclinato: la taglierina segue e ritaglia una pendenza con l'angolo e la profondità impostati all'estremità del tubo.
• Retrazione e ripristino: al termine della lavorazione, il disco della taglierina si ritrae e il dispositivo di bloccaggio si rilascia.
• Alimentazione e trasporto: il tubo d'acciaio viene inviato dal trasportatore a rulli ed entra nel processo successivo (come il test idraulico dei tubi, la marcatura della superficie dei tubi)

• Diametro del tubo e spessore della parete: determinare il tonnellaggio dell'attrezzatura, il diametro del disco di taglio e la potenza del motore.
• Requisiti della scanalatura: diversi processi di saldatura (come saldatura manuale, saldatura automatica) richiedono forme di scanalatura diverse.
• Livello di automazione: il tipo manuale a-macchina singola è adatto per la produzione di piccoli-lotti, mentre il tipo collegato completamente automatico è adatto per linee di produzione su-scala su larga scala.
• Condizioni del sito: la lunghezza dell'attrezzatura è solitamente di 15-30 m ed è necessario riservare spazio sufficiente per l'alimentazione e lo scarico dei materiali.
• Per esempio

1. Composizione dell'attrezzatura:
Include l'ontologia, contiene la trasmissione del piatto del coltello della scatola del naso del mandrino, il dispositivo di bloccaggio, il dispositivo del tubo di trasporto a gradini, il rullo di movimento laterale del tubo d'acciaio e il deflettore di allineamento, insieme al sistema idraulico, al sistema elettrico ecc.
2.Principio strutturale:
A. Macchina per sfacciatura e smussatura:
includere la base del motore, la testata, il mandrino principale, contenere il coltello, il motore di controllo e la puleggia, il cilindro dell'olio di alimentazione, il dispositivo di bloccaggio.
B. Testata:
includono un fuso a manica, una taglierina, un motore di azionamento, sistemi di pulegge dentate, cintura in pelle, dispositivo di briglia di tensione.
Il servomotore dell'alimentazione della testata sotto il sedile, riportare la testa all'indietro.
Con due grembiuli per utensili, un'estremità piatta, un bordo esterno di caduta.
Ogni testa ha un vassoio per coltelli e lavora un tubo d'acciaio come una volta
Ogni vassoio per coltelli per smussatura è dotato di un rullo di supporto circolare esterno in tubo d'acciaio, in grado di garantire una smussatura uniforme.
Lama per smussatura da 32,5 gradi sulla macchina.
C. dispositivo di bloccaggio:
la sede di bloccaggio sotto è fissata sulla base dell'ontologia, la sede di bloccaggio sull'ontologia imballata è sul coperchio del cilindro dell'olio, la sede di bloccaggio non cambia, solo cambiando l'attrezzatura in base alle dimensioni del tubo.
D. Dispositivo per tubi di trasporto a gradini:
Utilizzare per tubi in acciaio dal banco ciascuno alle parti di lavorazione. Adottati quattro set di dispositivi passo-passo, asse lungo collegato tra loro.
Applicano il motore CA, attraverso la scatola degli ingranaggi di trasmissione e l'albero eccentrico, guidano il movimento della trave mobile, saranno fissati sul tubo di stoccaggio della trave, ciascuno dei quali si muove in avanti.
Rapporto di trasmissione per 1 e 2, a seconda delle dimensioni del tubo, grazie al centro del mandrino della testata per tubi fissi, per tubi di diverso diametro, è situato nelle travi mobili e fisse della cava a forma di V- in base alle specifiche di produzione, sostituendo i corrispondenti pezzi della cava a forma di V-.
Sette tipi di pezzi di slot a forma di V-.
La dimensione:φ60.3, φ73.0,φ88.9, φ101.6, φ114.3, φ141.3, φ168.3
E. Spostare il trasportatore:
Erano due file, ogni fila 5 rulli, ogni volta è possibile inviare un tubo.
Tubo in acciaio da imballare rispettivamente nel deflettore di allineamento sull'ontologia. Allineamento del tubo in acciaio dopo l'arresto del motore, inizia il ciclo successivo di lavoro.

• Gasdotto per il trasporto di petrolio e gas
• Sistema comunale di approvvigionamento idrico e drenaggio Struttura in acciaio
• Condotte chimiche ad alta-pressione
• Ingegneria oceanica
